臺灣大同大隈與您相約2018無錫太湖機床展
2017/11/20 8:09:22 點擊：3290
產品規格
機械規格控制軸數 2
床臺旋徑 ?330 mm
最大加工直徑 ?140 mm
最大加工長度 150 mm
主軸鼻端 ?140
主軸孔錐度 6°
主軸直徑 ?80
主軸孔徑 ?53
主軸轉速 4200
橫送臺行程 (X軸) 300 mm
橫送臺行程 (Z軸) 230 mm
快速移動 (X軸) 30000 mm / min
快速移動 (Z軸) 30000 mm / min
切削進給 (X, Z軸) 0.001 ~ 1.000 mm / min
X軸伺服馬達 2.2 kw
Z 軸伺服馬達 2.2 kw
刀塔型式及刀數 櫛式
標準刀具尺寸 OD:20 / ID:?32
主軸馬達 7.5 / 5.5 kw
切削液泵 1/4 HP
電力需求 15 KVA
機器高度 1560 mm
占地面積 1590 x 1445 mm
機臺重量 2650 kg

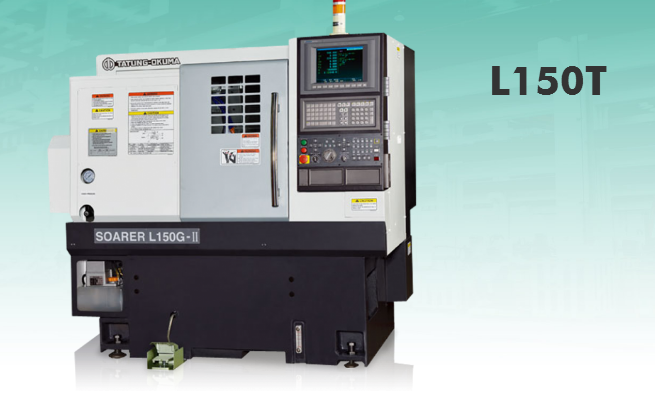

產品規格
機械規格控制軸數 2
床臺旋徑 ?330 mm
最大加工直徑 ?140 mm
最大加工長度 150 mm
主軸鼻端 ?140
主軸孔錐度 6°
主軸直徑 ?80
主軸孔徑 ?53
主軸轉速 4200
橫送臺行程 (X軸) 300 mm
橫送臺行程 (Z軸) 230 mm
快速移動 (X軸) 30000 mm / min
快速移動 (Z軸) 30000 mm / min
切削進給 (X, Z軸) 0.001 ~ 1.000 mm / min
X軸伺服馬達 2.2 kw
Z 軸伺服馬達 2.2 kw
刀塔型式及刀數 V8
標準刀具尺寸 OD:20 / ID:?20
主軸馬達 7.5 / 5.5 kw
切削液泵 1/4 HP
電力需求 15 KVA
機器高度 1560 mm
占地面積 1590 x 1445 mm
機臺重量 2750 kg

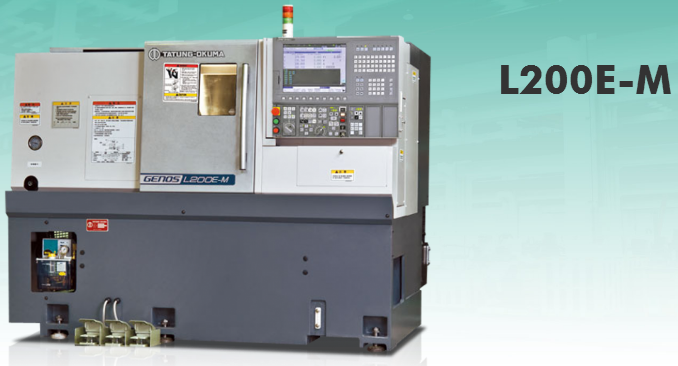

產品規格
容量床臺旋徑 ?450 mm
最大加工直徑 ?200 mm
最大工件長度 380 mm
往復臺行程X 軸 165 ( 65+100 ) mm
Z 軸 400 mm
C 軸 360° (0.001°單位)
主軸主軸轉速 3000 min-1 (rpm)
轉速范圍 無段變速
主軸鼻端 JIS A2-6
主軸孔徑 ?66 mm
主軸前軸承直徑 ?100 mm
刀塔型式 V12 L / M-刀塔
刀把數 12
外徑刀柄尺寸 20x20 mm
內徑刀柄直徑 ?32 mm
換刀時間 0.1 sec
M軸馬達主軸轉速 6000 min-1 (rpm) (標準鉆銑刀座：5000rpm)
轉速范圍 無段變速
進給速度快速移動 (X, Z ) X:20 , Z:25 m / min
快速移動 (C ) C:200 min-1 (rpm)
進給速率 (X,Z,Y) 0.001 ~ 1000.000 mm / rev
尾座尾座心押軸直徑 ?90 mm
套筒之推拔孔 MT.5 (活動式頂針)
心押軸行程 100 mm
馬達主軸 （30分/連續) VAC11 / 7.5 kw
M 軸馬達 PREX 4.0 / 1.8 (25分/連續)
X 軸 2.2 kw
Z 軸 3.0 kw
切削液泵 0.25 kw
機器尺寸機臺高度 1569 mm
占地面積 2075 x 1550 mm
機臺重量 3500 kg
CNC 控制器 OSP-P300L-R

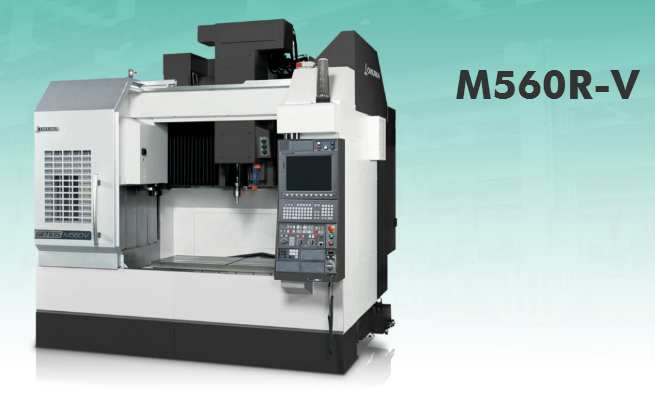

產品規格
行程X 軸 (滑鞍左/右) 1050 mm
Y 軸 (工作臺前/后) 560 mm
Z 軸 (主軸頭上/下) 460 mm
工作臺表面至主軸端面 150 ~ 610 mm
工作臺工作臺尺寸 1300 x 560 mm
地面至工作臺上面的距離 800 mm
最大承載重量 900 kg
主軸主軸轉速 8000(12000) min-1 (rpm)
轉速范圍 無段變速
錐孔 7/24 錐度 No.40
軸承內徑 ?70 mm
進給速度快速進給速度 (X, Y, Z) X, Y:42 Z:32 m / min
切削進給速度 (X, Y, Z) X, Y.Z:32 m / min
精度
(大隈組裝廠內容許值)定位精度 0.006 mm (ISO 230-2 : 2006)
電機主軸電機 (10分/連續) 11/7.5 (22/18.5) kw
進給軸電機 (X, Y, Z) X, Y, Z:4.0 kw
ATC刀柄型式 MAS BT40
拉釘型式 MAS 2
刀庫容量 20 (32)
刀具最大直徑 (有鄰接刀具時) ?90 mm
刀具最大直徑 (無鄰接刀具時) ?125 mm
刀具最大長度 300 mm
刀具最大重量 8 kg
刀具最大力矩 7.8 (8 kg x 100 mm) N-m
刀具選擇方式 隨機選擇
機床尺寸高度 2746 mm
占地尺寸 寬 x 長 2510 x 3100 mm
重量 7500 kg
控制裝置 OSP-P300M
